نحوه پلاک خوانی پمپ آب

1404/09/12 65

یک برچسب فلزی کوچک روی پمپ می‌تواند کلید سلامت و کارایی بلندمدت آن باشد. این برچسب که به عنوان پلاک مشخصات پمپ شناخته می‌شود، حاوی اطلاعات حیاتی است که به اپراتورها، تکنسین‌ها و مهندسان کمک می‌کند تا تصمیمات آگاهانه‌ای بگیرند. درک داده‌های روی این پلاک برای انتخاب صحیح پمپ، عملکرد ایمن و نگهداری مؤثر بسیار مهم است. این امر می‌تواند از خطاهای عملیاتی پرهزینه جلوگیری کند، زمان از کار افتادگی را کاهش دهد و عمر تجهیزات شما را به میزان قابل توجهی افزایش دهد.

آنچه در این مقاله می خوانید:

• محل قرارگیری پلاک پمپ
• تفسیر مشخصات روی پلاک پمپ
• نحوه تفسیر صحیح مشخصات پمپ



اگر می‌خواهید پمپ آب خود را تعویض کنید، به اطلاعات بیشتری نسبت به برند پمپ آب خود نیاز خواهید داشت. یک پمپ آب ممکن است در طول سال‌ها با قطعات یدکی برندهای مختلف ساخته شده باشد.

تولیدکنندگان «پمپ» عمدتاً بخش هیدرولیک آن (بدنه پمپ ) را تولید می‌کنند و موتور را از جای دیگری می‌خرند. این بدان معناست که می‌توانید برچسب یا پلاک را هم از سازنده موتور و هم از سازنده پمپ پیدا کنید.

ابعاد پمپ، مسلماً مهم هستند، اما اطلاعات روی برچسب موتورحتی مهم‌ترند: آنها اطلاعات برند پمپ یا موتور، مدل، نوع (تک یا دو سرعته)، قدرت و غیره را به شما می‌دهند.

گاهی اوقات درک این اطلاعات می‌تواند دشوار باشد، بنابراین بسته به نوع و برند رایج‌ترین پمپ‌های موجود در بازار، نکات مهمی را که برای یافتن پمپ (یا پمپ مشابه) باید بدانید، در این مقاله فهرست کرده‌ایم.

محل قرارگیری پلاک پمپ

پلاک مشخصات پمپ به گونه‌ای طراحی شده است که به صورت دائمی نصب شود. معمولاً می‌توانید آن را به قسمتی از پمپ که در معرض سایش نیست، متصل کنید. مکان‌های رایج، شامل محفظه پمپ (حلزونی)، محفظه موتور یا یک براکت اختصاصی در نزدیکی اتصالات ورودی یا خروجی است.

این پلاک‌ها برای دوام ساخته شده‌اند و اغلب از جنس استیل ضد زنگ یا آلومینیوم هستند. اطلاعات معمولاً حکاکی یا مهر می‌شوند تا در برابر محیط‌های صنعتی سخت مقاومت کنند، اگرچه برخی از پمپ‌های سبک‌تر ممکن است از یک برچسب بادوام استفاده کنند. هدف این است که داده‌ها در طول عمر مفید پمپ خوانا باقی بمانند.

تفسیر مشخصات روی پلاک پمپ آب

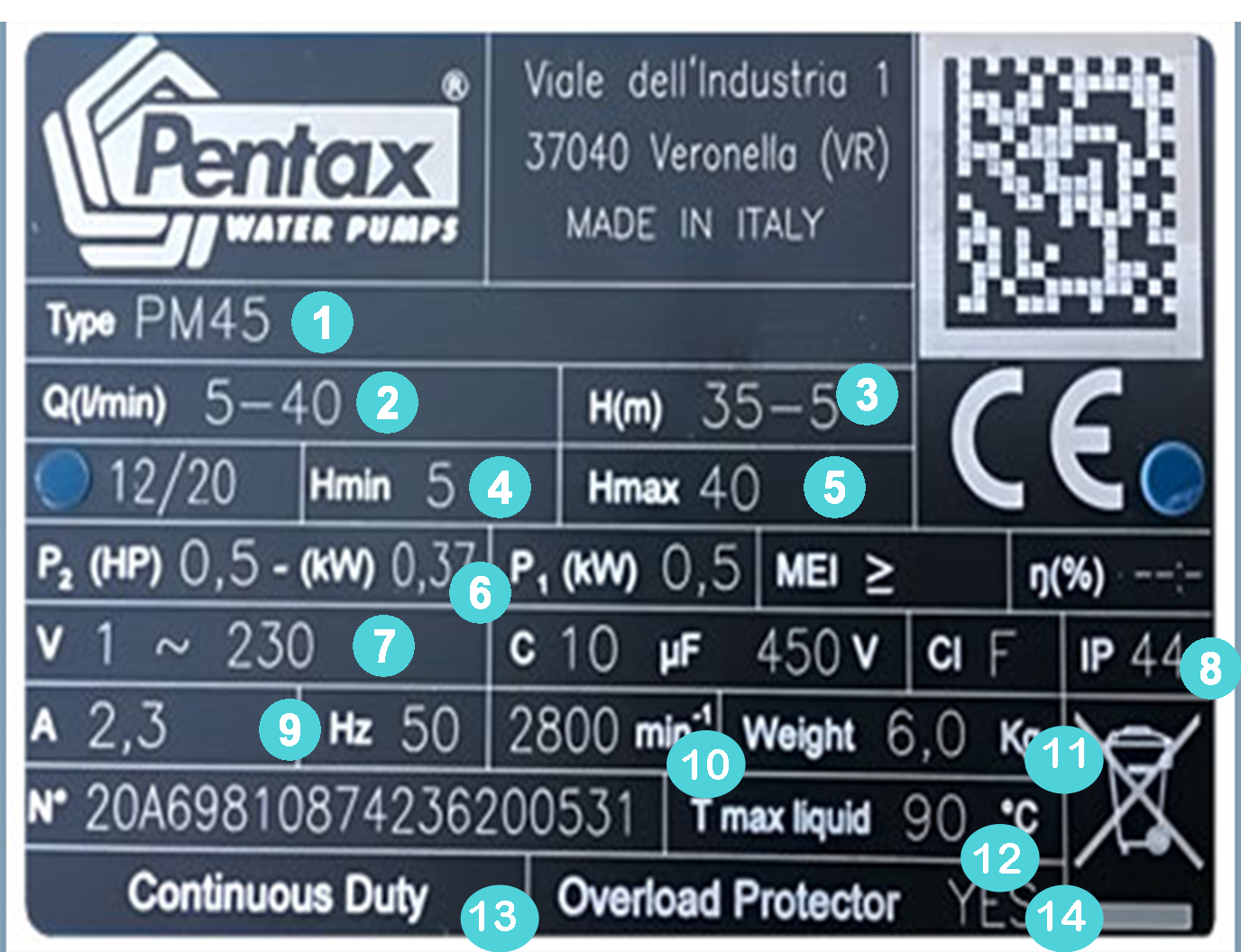

در این اینجا ما مشخصات کلیدی روی پلاک را از روی عکس  به شما توضیح خواهیم داد:

پلاک بالا، مربوط به پمپ آب محیطی است که ادامه شرح داده میشود:

1. این بخش نوع و اسم پمپ است.
2. میزان دبی یا آبدهی پمپ در این بخش مشخص می شود. که در اینجا دبی بین 5 الی 40 لیتر بر دقیقه تعیین شده است.
3. میزان هد یا ارتفاع آبدهی پمپ است. هد پمپ با مقیاس متر سنجیده می شود. بازه ی هد در این پمپ ها بین 5 الی 35 متر است.
4. حداقل هد پمپ در این قسمت مشخص می شود.
5. حداکثر هد یا ارتفاع پمپ با علامت اختصاری Hmax نشان داده شده که در اینجا حداکثر 40 متر است.
6. توان معمولاً بر حسب وات (W یا kW) ویا اسب بخار (HP) روی موتور نشان داده می‌شود.
7. نشان دهنده ی ولتاژ کاری (مثل 220 یا 380 ولت) است که برحسب ولت می باشد.
8. شاخص حفاظتی که روی تمام برچسب‌های پمپ با علامت اختصاری "IP" نوشته شده است، سطح یا مقاومت در برابر نفوذ آب و گرد و غبار را نشان می‌دهد. IP یک عدد دو رقمی است که میزان مقاومت در برابر مواد جامد مانند گرد و غبار (رقم اول) و مایعات (رقم دوم) را نشان می‌دهد.

       رتبه حفاظتی IPX5  به این معنی است که عملکرد پمپ به معنای نیاز به محافظت از آن در برابر نفوذ مواد جامد نیست و در برابر جت‌های آب با شلنگ محافظت می‌شود.

        رتبه حفاظتی IP55 -به این معنی است که پمپ در برابر رسوبات گرد و غبار محافظت می‌شود و در برابر جت‌های آب با شلنگ محافظت می‌شود.

    9. در این قسمت فرکانس پمپ مشخص می شوند که بر حسب هرتز است و دارای دو گزینه ی 50 و 60 هرتز است.

    10.سرعت موتور بر حسب دور در دقیقه (rpm) بیان می‌شود. معمولا برای پمپ ها فقط دو سرعت چرخش استاندارد وجود دارد:

       تقریباً 2800-2900 دور در دقیقه، برای موتورهای 2 قطبی

       تقریباً 1400-1450 دور در دقیقه، برای موتورهای 4 قطبی

    11. وزن پمپ در این بخش نشان داده شده که بر حسب کیلوگرم محاسبه می گردد.

    12. حداکثر دمای سیالی که برای جابجایی آن طراحی شده است، اغلب بر حسب سانتیگراد (°C) یا فارنهایت (°F) است.

    13. این بخش نشان دهنده ی این است که پمپ آب به صورت دائم کار است.

    14. این قسمت نشان دهنده ی این است که پمپ مورد نظر دارای محافظ حرارتی است .



مورد بعدی پلاک پمپ های کف کش شیمجه است که در زیر بررسی می گردد.

پمپ های شناور نیز پلاک های مشابه این پلاک دارند.

1- میزان حداکثر دبی در این پمپ است که در اینجا بر حسب لیتر بر دقیقه، محاسبه می شود.

2- نشان دهنده ولتاژ کاری

3- حداکثر هد پمپ آب را نمایش می دهد که در اینجا 12 متر است.

4- حداقل میزان هد در اینجا آورده شده است.

5- سرعت موتور که برحسب RPM سنجیده می شود.

6- توان ورودی این پمپ

7- توان پمپ در این بخش نمایش داده شده که برحسب کیلووات و اسب بخار، محاسبه گردیده است.

8- وزن پمپ بر حسب کیلوگرم نمایش داده شده است.

9- قسمت نهم نشان دهنده حداکثر دمای قابل قبول مایعات برای استفاده از این پمپ ها است.

10- شاخص و درجه حفاظتی پمپ در این بخش نشان داده شده است. X8 نشان دهنده ی این است که پمپ مورد نظر در برابر نفوذ آب به درون دستگاه مقاوم است و قابلیت غوطه وری در آب را دارد.

11- این قسمت فرکانس پمپ را نمایش می دهد که در اینجا عدد 50 هرتز را نشان می دهد.

12-

13- مدل پمپ در این بخش نمایش داده شده است.

14- این علامت اختصاری نشان می دهد که این پمپ قادر است به صورت دائم کار باشد.

15- گزینه ی 15 نشان می دهد که این پمپ دارای محافظ حرارتی است.

16- و اما این علامت در روی پلاک پمپ های کف کش نشان می دهد، این پمپ قادر است تا عمق 5 متری در آب غوطه ور گردد.



نحوه تفسیر صحیح مشخصات پمپ

درک اعداد تنها نیمی از راه است. شما باید آنها را در کاربرد خاص خود به کار ببرید. به عنوان مثال، دبی و هد ذکر شده روی پلاک نام معمولاً یک نقطه عملکرد واحد، را نشان می‌دهند. برای درک کامل قابلیت‌های پمپ آب خانگی، باید به منحنی عملکرد آن که از سازنده موجود است، مراجعه کنید.

هنگام اتصال پمپ، مطمئن شوید که منبع تغذیه شما دقیقاً با ولتاژ، فاز و فرکانس ذکر شده روی پلاک نام مطابقت دارد. عدم تطابق می‌تواند فوراً به موتور آسیب برساند. همچنین، به واحدهای اندازه‌گیری توجه زیادی داشته باشید. اشتباه گرفتن PSI با بار یا GPM با m³/h می‌تواند منجر به انتخاب نادرست پمپ و طراحی سیستم شود.



نتیجه گیری

پلاک نام پمپ چیزی بیش از یک برچسب است؛ این یک دفترچه راهنمای مختصر برای عملکرد ایمن و کارآمد تجهیزات شماست. با صرف وقت برای خواندن و درک این مشخصات، خود را قادر می‌سازید تا در مورد نصب، بهره‌برداری و نگهداری تصمیمات بهتری بگیرید.
